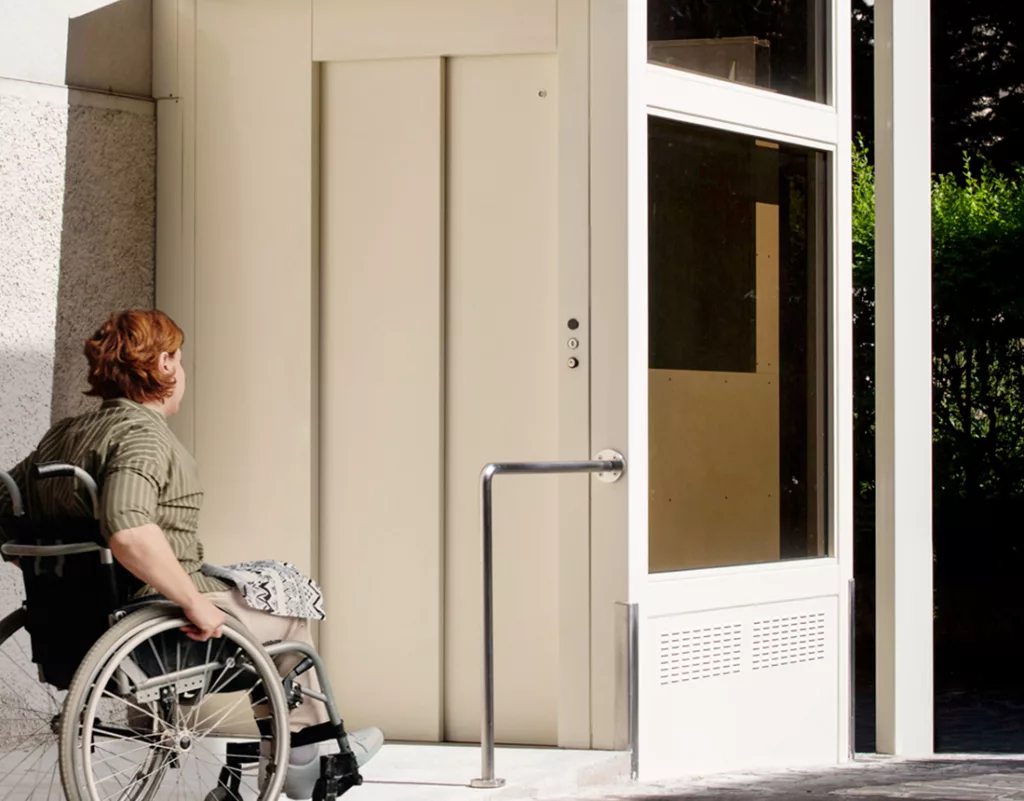

Petits ascenseurs pour PMR Suite
Les petits ascenseurs pour PMR Suite sont conçus en detail pour faire tomber les barrières architecturales de toutes sortes à l’intérieur des bâtiments, permettant ainsi aux utilisateurs la totale liberté de mouvement.
Les petits ascenseurs pour PMR Suite sont dotés de cabines spacieuses permettant d’accueillir un fauteuil roulant et d’éventuels accompagnateurs, tout en optimisant l’espace dans n’importe quel lieu d’installation.
Solutions pour PMR
Les solutions des petits ascenseurs pour PMR Suite comprennent de nombreuses options et accessoires pour assurer la sécurité dans la cabine, tels que des mains courantes, des sièges et des sols antidérapants. Les ascenseurs privatifs pour PMR Suite se caractérisent également par une conduite souple et sans secousses afin d’offrir une expérience confortable à tous les utilisateurs.


Élimination des barrières dans les lieux publics
Dans les lieux publics, il est essentiel de prévoir des systèmes pour éliminer les barrières architecturales: les petits ascenseurs pour PMR Suite répondent à ce besoin, en permettant l’accès aux personnes handicapées même dans des espaces réduits.
Projets sur mesure
Ascenseurs particuliers pour tout lieu : bâtiments neufs ou existants, intérieurs ou extérieurs, espaces publics ou privés
Qualité
Nos clients ont toujours reconnu l’attention aux détails dans la production, ce qui se traduit par un produit de haute qualité
Performance
Ascenseurs maison à haute efficiacité énergétique qui réduisent l’encombrement et optimisent l’espace disponible
Securité et confort
Nos produits garantissent à l’utilisateur une conduite silenciuse et confortable, avec une securité maximale
Design
Style, élégance et raffinement des matériaux et des formes pour un ascenseur privatif à l’aspect sophistiquè
Ascenseurs privatifs électriques et hydrauliques
Les petits ascenseurs pour PMR Suite sont disponibles en deux versions: hydraulique et électrique.
L’ascenseur privatif pour PMR Suite, avec son moteur Gearless, garantit une haute efficacité énergétique (<0,75 KW à 230V) en optimisant en temps réel la consommation du système en fonction de l’utilisation.
La version hydraulique offre une grande flexibilité de dimensions pour une utilisation en intérieur comme en extérieur.
Gaine de l’ascenseur
Gaine maçonnée

Pylône en acier

Le compartiment où se déplace la cabine du petit ascenseur Suite peut être réalisé directement en maçonnerie, ou éventuellement avec un pylône en acier.
Les pylônes de NOVA offrent une large gamme de solutions avec des profils en verre et en métal pour s’adapter à tous les types de projets, à partir de seulement 68 cm en largeur.
Portes
Portes battantes

Portes coulissantes

Tous les petits ascenseurs pour PMR Suite peuvent être équipés de portes battantes (vitrées ou pas) ou de portes coulissantes automatiques, en s’adaptant ainsi à toutes sortes de besoins.
Toutes les portes sont disponibles dans une large gamme de finitions et d’options de personnalisation afin de créer une harmonie avec l’environnement où elles sont installées.
Envoyez-nous un courrier électronique
Appelez-nous pour en savoir plus
Informations techniques et finitions
Caractéristiques techniques

Charge: jusqu’à 400 kg
Course maximale: jusqu’à 20 m
Entrée: single/ double opposée/ double à 90° / triple
Arrêts: jusqu’à 10 (arrêts supplémentaires sur demande)
Vitesse : 0,15 m/s dans l’UE – 0,30 m/s hors de l’UE
Tête: min. 2350 mm – 2500 mm avec portes coulissantes
Cuvette: min. 200 mm
Entraînement : moteur gearless avec inverseur
Alimentation: Monophasé 230V, 50Hz
Puissance : ≤ 0,75 kW
Directive: Directive Machine 2006/42/EC

Armoire pour ascenseur privatif Gearless
- Dimensions : 250 x 120 x 2100 mm
Caractéristiques techniques

Charge: jusqu’à 500 kg
Course maximale: jusqu’à 18 m
Entrée: single / double opposée / double à 90°
Arrêts: jusqu’à 10 (arrêts supplémentaires sur demande)
Vitesse : 0,15 m/s dans l’UE – 0,30 m/s hors de l’UE
Tête: min. 2350 mm – 2500 mm avec portes coulissantes
Cuvette: min. 110 mm
Entraînement: Hydraulique
Alimentation: monophasé 230V, 50Hz
Directive: Directive Machine 2006/42/EC

Armoire pour ascenseur privatif hydraulique
- Petit: 600 x 360 x 1400 mm
- Moyen: 750 x 410 x 1400 mm
- Grand: 850 x 510 x 1500 mm
Cabines
Cabines avec parois en Skinplate
CONFIGURATION STANDARD
L’ascenseur privatif Suite, dans sa configuration standard, offre une large gamme de finitions avec un choix de 10 variantes de parois Skinplate, 5 couleurs de planchers en PVC et éclairage de cabine avec 2 spots LED.

- Parois en skinplate N3PP noir brillant
- Plafond blanc
- Plancher en PVC 13022 Beton Concrete
- Éclairage avec 4 spots LED (optional)
- Afficheur LCD en cabine (optional)

- Parois en skinplate A4 blanc lait avec effet texturisé opaque
- Plafond blanc
- Plancher en PVC 13082 Gravel Concrete
- Éclairage avec 2 spots LED

- Parois en skinplate PPS10 avec effet marmorisé blanc
- Plafond blanc
- Plancher en PVC 42292 Charcoal Slate
- Éclairage LED « Panel » (optional)

- Parois en skinplate A4 blanc lait avec effet texturisé opaque
- Plafond blanc
- Plancher en PVC 13002 Silver Concrete
- Éclairage avec 2 spots LED

- Parois en skinplate N1 gris clair avec effet texturisé opaque
- Plafond blanc
- Plancher en PVC 13022 Beton Concrete
- Éclairage LED « Panel » (optional)
- Afficheur LCD en cabine (optional)

- Parois en skinplate F12PPS avec effet acier inox brossé
- Plafond blanc
- Plancher en PVC 13332 White Marble
- Éclairage avec 2 spots LED
- Miroir 840 x 1050mm (optional)
- Main courante en acier inox avec extrémités incurvées (optional)
- Afficheur LCD en cabine (optional)
Cabines avec parois spéciales
CONFIGURATION OPTIONALE
L’homelift Suite offre de nombreuses options de personnalisation, notamment 10 types de lamellé plastifié, 5 finitions en acier inox, 10 peintures en RAL avec des textures opaques et toute la gamme RAL pour les parois de cabine.
L’éclairage de l’ascenseur privatif Suite peut également être personnalisé avec des panneaux LED et des plafonds pour créer des effets de lumière impressionnants.

- Parois en lamellé plastifié « 381 Douglas Vanilla Microline »
- Plafond blanc
- Plancher en PVC 13082 Gravel Concrete
- Éclairage avec 4 spots LED
- Tableau de commande en acier inox poli
- Afficheur LCD en cabine

- Parois en lamellé plastifié « 609 Amazzonia Sucupira Holz »
- Paroi du tableau de commande et plafond en acier inox poli
- Plancher en PVC 13002 Silver Concrete
- Éclairage LED « Quadro »
- Main courante en acier inox avec extrémités incurvées sur le tableau de commande en cabine, longeur 480 mm
- Afficheur LCD en cabine

- Parois en lamellé plastifié « 388 Douglas Ice Microline »
- Plafond blanc
- Plancher en PVC 42292 Charcoal Slate
- Éclairage LED « Panel »
- Tableau de commande en acier inox brossé
- Afficheur LCD en cabine

- Paroi du fond et latérale en lamellé plastifié « 388 Douglas Ice Microline »
- Paroi du tableau de commande et plafond en acier inox poli
- Plancher en PVC 13002 Silver Concrete
- Éclairage LED « Quadro »
- Afficheur LCD en cabine

- Parois en lamellé plastifié « 1612 Teak Sumatra Root »
- Tableau de commande et plafond en acier inox poli
- Plancher en PVC 42292 Charcoal Slate
- Éclairage LED « Zodiaco » avec faux plafond
- Afficheur LCD en cabine

- Paroi latérale à gauche et plafond en skinplate N3PP noir brilant
- Paroi latérale à droite en acier inox poli
- Paroi du fond avec miroir toute hauteur, toute largeur
- Plancher en PVC 13332 White Marble
- Éclairage LED « Black Diamond »
- Afficheur LCD en cabine
Parois panoramiques

Demi Paroi Panoramique

Paroi Panoramique Entière

2 Parois Panoramiques
Éclairages

2 spots LED à ras

4 spots LED à ras

Panneau LED à ras

LED Quadro à ras

LED Line à ras

LED Soft à faux-plafond

LED Zodiaco à faux-plafond

LED Black Diamond à ras
Palières battantes

ND1
Pleine, en tôle peinte en RAL
Disponible en version à coupe thermique 2,4 W/mqK

ND2
En tôle peinte en RAL, avec fenêtre panoramique verticale et poi-gnée cachée

ND3
Vitrée, en tôle peinte en RAL et poignée cachée
Disponible en version à coupe thermique 2,4 W/mqK

ND4
Panoramique, en tôle peinte en RAL et poignée cachée

ND-ALU
Panoramique en aluminium anodisé naturel et poignée cachée

ND-ALU PEINT
Panoramique en aluminium anodisé peint et poignée cachée
Portes automatiques

COULISSANTES
AVEUGLE
En cabine et à l’étage
Ouverture centrale ou laterale

COULISSANTES
VERRE
En cabine et à l’étage
Ouverture centrale ou laterale

ACCORDÉON
Acier inox

ACCORDÉON
VERRE
Couleurs verres pour portes battantes

TRANSPARENT

FUMÉ GRIS
Disponibile aussi en version stopsol

BLANC LAIT

BRONZE
Disponibile aussi en version stopsol

MIROIR
Simple ou double face
Poignée pour portes battantes

TUBOLAIRE EN ALUMINIUM ARGENT

TUBOLAIRE INCURVÉE EN ACIER INOX

EN FORME DE « C » EN ALUMINIUM

CACHÉE
Portes à coupe thermique
Les portes de coupe thermique offrent un confort énergétique élevé pour les installations d’ascenseurs extérieurs. Toutes les portes à coupe thermique installées dans les appareils de la gamme SuiteLift sont qualifiées par Zephir pour l’économie d’énergie.
Ils sont conçus pour réduire la dispersion thermique et fournir un indice de transmission thermique de 2,4 W/mqK (calculé selon la norme UNI EN ISO 100777-1.2), qui est 4 fois plus efficace qu’une porte d’ascenseur normale pour une utilisation en ascenseur.
CARACTÉRISTIQUES PRINCIPALES:
- Verres de sécurité double vitrage thermique à double couche. Les entretoises entre les verres sont en matériau isolant
- Les zones aveugles de la porte sont remplies de matériau isolan.
- Joint isolant magnétique sur le périmètre
- Dans la partie inférieure de la porte est inséré un seuil mobile automatique qui scelle hermétiquementet en même temps maintient la mobilité de la porte sans frotter sur le sol.
- Interchangeabilité des portes à coupe thermique avec des portes existantes de toute origine.
Portes coupe feu
Les portes coupe-feu pour ascenseurs Suite Lift sont fabriquées et certifiées selon les normes européennes en vigueur UNI EN 81.58, disponibles en CLASSE EI 120 EW 60.
Une porte coupe-feu, est une porte qui permet d’isoler et de contenir les flammes qui peuvent se développer dans les locaux des bâtiments résidentiels ou publics : leur caractéristique essentielle est de satisfaire aux exigences de résistance au feu exigées par les normes internationales d’incendie.
Finitions
Skinplate

A1 BLANC OPTIQUE

A4 BLANC LAIT

PPS10 BLANC

A90GTA EFFET TOILE

N1 LIGHT GREY

DT63 TEXTILE BEIGE

DT65 TEXTILE NOIR

L4SMA BRONZE

F12PPS EFFET ACIER

N3PP NOIR BRILLANT
Bois lamellé plastifié

DOUGLAS ICE
388 microline

DOUGLAS VANILLA
381 microline

TEAK SUMATRA
1612 root

AMAZZONIA SUCUPIRA
609 holz

STATUARIO
1459 papier

CAUCASO
549 papier

NOIR
421 ostuni

OR BROSSÉ
874

OR BRILLANT
881

ACIER DE FUSIL POLI
726
Acier inox

ACIER INOX BROSSÉ

ACIER INOX POLI

ACIER INOX
OR

ACIER INOX
LIN

ACIER INOX
CHAMPAGNE
Couleurs standard (finition texturizée)

RAL 9003
BLANC DE SECURITE’

RAL 9010
BLANC PUR

RAL 1013
BLANC PERLE’

RAL 1019
GRIS BEIGE

RAL 8017
BRUN CHOCOLAT

RAL 9006
ALUMINIUM BLANC

RAL 9007
ALUMINIUM GRIS

4213
FER MICACE’

RAL 7016
GRIS ANTHRACITE

RAL 9005
NOIR INTENSE
Toutes les couleurs de la gamme RAL K7 et les couleurs spéciales (ex. or, corten, bronze, etc.) disponibles sur demande.
Plancher
PVC POUR CLASSIC

13332 WHITE MARBLE

42292 CHARCOAL SLATE

13002 SILVER CONCRETE

13022 BETON CONCRETE

13082 GRAVEL CONCRETE
TAPIS ANTIDÉREPANT POUR CLASSIC

G3 BOLLI (Noir)

G1 BOLLI (Gris)
Accessoires
Miroirs

MIROIR STANDARD
- 840 x 1050 mm

DEMI HAUTEUR
- Largeur de paroi de cabine x 1050 mm

TOUTE HAUTEUR, TOUTE LARGEUR
- Largeur de paroi de cabine x hauteur de paroi de cabine
Mains courantes

MAIN COURANTE EN ACIER INOX AVEC EXTRÉMITÉS INCURVÉES SUR LE TABLEAU DE COMMANDE EN CABINE – Longeur: 480 mm

MAIN COURANTE EN ACIER INOX AVEC EXTRÉMITÉS DROITES

MAIN COURANTE EN ACIER INOX AVEC EXTRÉMITÉS INCURVÉES
Confort en cabine
Ouverture portes

STRAPOTIN
EN PLEXIGLAS BLANC

VENTILATEUR AXIAL
Diamètre Ø110 débit d’air 60 m³/h
VENTILATEUR TANGENTIEL
Longeur 300 mm débit d’air 360 m³/h

SYSTÈME D’OUVERTURE AUTOMATIQUE DES PORTES BATTANTES
Tableau de commande standard
Tableau de commande avec écran tactile
Afficheur LCD

Les boutons avec installation Flat sont insérés dans le panneau du tableau de commande, sans l’aide de supports ou de plaques supplémentaires, afin d’obtenir une apparence élégante. Le bouton d’arrêt rouge est fourni en standard en absence de porte de cabine (UE) et n’est pas présent en cas de fonctionnement automatique.
Boutons

BOUTONS RONDS A’ L’ETAGE ET EN CABINE
- Couleur: acier inox argent (standard) ou acier inox noir (en option)
- Twin light: éclairage blanc fixe, éclairage bleu sur pression.
- Tous les boutons sont fournis avec un numéro ou un symbole en relief (conformément à la norme 81-70) et une traduction en alphabet braille (D.M. 236/89).

Le nouveau tableau de commande avec écran tactile transforme l’ascenseur privatif en un appareil moderne utilisant une technologie de pointe. À travers l’écran, il est possible de gérer de nombreuses options (messages d’accueil, fond d’écran…) et d’informations sur l’ascenseur.

- Afficheur LCD en cabine
- Afficheur LCD-Black à l’étage (avec systèmes de diagnostic)
Afficheur TFT

Afficheur TFT en cabine
Sécurité

PORTES INTELLIGENTES AVEC BARRIÈRE OUVERTURES
Systeme de protection des oevertures des portes pour bloquer le fonctionnement de l’installation en présence d’obstacles dans toute l’hauteur de la porte.

TÉLÉPHONE EN CABINE
Dispositif lié directement à la ligne fixe pour l’appel de la cabine à l’extérieur.

SYSTÈME DE TÉLÉ-SECOURS
- SYSTÈME D’ALARME TÉLÉPHONIQUE POUR LIGNE FIXE
- SYSTÈME D’ALARME TÉLÉPHONIQUE ET SYSTÈME GSM-LINK
- SYSTÈME GSM-LINK
Système tèlè-secours « Smart » qui permet de signaler l’appel de secours à la centrale.
Accès réservé

CLÉ AVEC CHIFFREMENT A L’ÉTAGE
- Seul le possesseur de la clé peut appeler l’ascenseur à l’étage
CLÉ AVEC CHIFFREMENT EN CABINE
- Seul le possesseur de la clé peut mettre en marche l’ascenseur de la cabine

CODE NUMERIQUE A L’ÉTAGE
- Seul le possesseur du code numerique peut le taper en utilisant les boutons à l’étage et appeler l’ascenseur
CODE NUMERIQUE EN CABINE
- Seul le possesseur du code numerique peut le taper en utilisant les boutons sur le tableau de commande de la cabine et appeler l’ascenseur

CLÉ DE SÉCURITÉ POUR PORTES BATTANTES
- Seul le détenteur de la clé peut accéder à la cabine
DEVERROUILLAGE INTERNE POUR PORTES BATTANTES
- Systeme de deblocage interne pour portes battantes

ACCÈS RÉSERVÉ AUX INVITÉS
- Manœuvre libre:
elle permet aux invités d’utiliser l’ascenseur pour un temps limité - Manœuvre reservée:
elle permet aux invités de monter au niveau souhaité
