Mini ascensore per interni Suite
Il mini ascensore per interni Suite di NOVA è stato progettato appositamente per migliorare la mobilità all’interno degli edifici, adattandosi perfettamente ad ogni tipo di esigenza e ad ogni contesto abitativo.
Permette di abbattere le barriere architettoniche e migliorare la qualità di vita e la mobilità quotidiana degli utenti, senza rinunciare al design Made in Italy che aggiunge valore all’edificio.
Soluzioni per interni

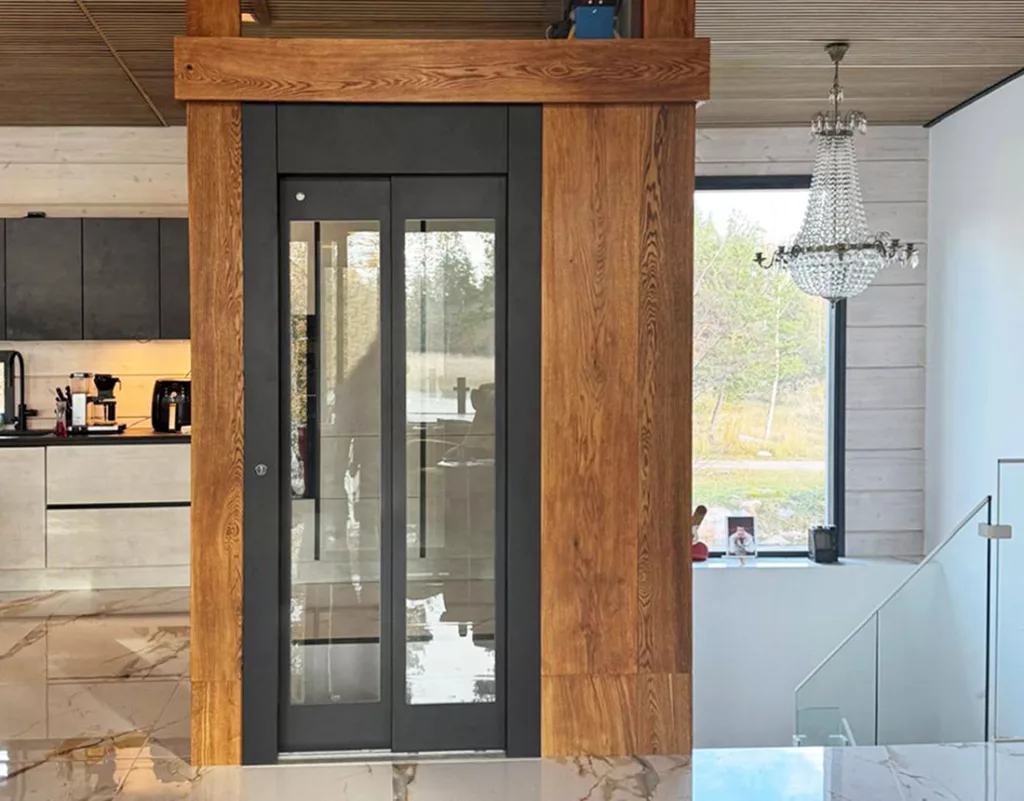

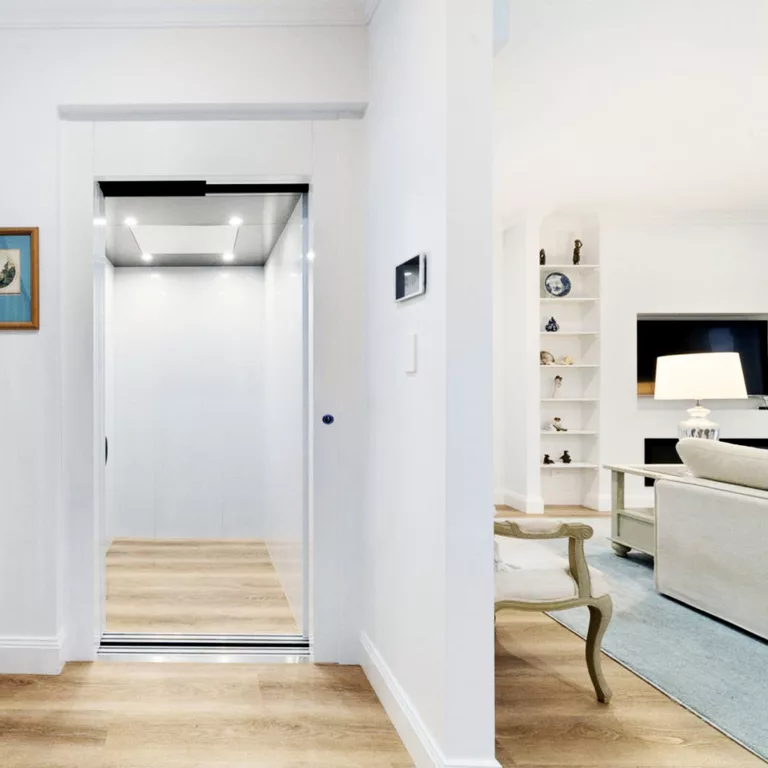

I piccoli ascensori per interni Suite possono essere installati all’interno di ogni tipo di edificio, adattandosi a qualsiasi ambiente e massimizzando l’accessibilità. All’interno è possibile installare il miniascensore tra le mura domestiche oppure in una struttura metallica apposita, con un’ampia varietà di opzioni.
Sicurezza e comfort
I miniascensori Suite garantiscono una corsa fluida e silenziosa, mantenendo i più elevati standard di sicurezza per tutti gli utilizzatori, come il ritorno automatico al piano in caso di blackout.
Tutti i nostri prodotti vengono progettati mantenendo la massima attenzione per l’efficienza energetica e la salvaguardia dell’ambiente.
Progetti su misura
L’ascensore per la casa per interni Suite si adatta a qualsiasi ambiente: edifici nuovi o esistenti, interni o esterni
Qualità
Da sempre i nostri clienti ci riconoscono la cura dei dettagli in ogni fase di produzione, creando un prodotto di altissima qualità
Efficienza energetica
Miniascensori ad alta efficienza energetica, che minimizzano gli ingombri e massimizzano gli spazi disponibili
Sicurezza e comfort
I nostri prodotti garantiscono a tutti gli utenti una corsa totalmente sicura e confortevole
Design
Stile, eleganza e ricercatezza di materiali e forme, con una vasta gamma di possibilità di personalizzazione
Elevatori elettrici e idraulici
Il mini ascensore per interni Suite è disponibile in due versioni: idraulica ed elettrica.
Lo Suite elettrico, con motore Gearless, garantisce un’alta efficienza energetica (<0,75 KW a 230V, equiparabile ad un normale elettrodomestico), ottimizzando il consumo dell’impianto in tempo reale in base all’utilizzo.
La versione idraulica garantisce una vasta flessibilità dimensionale sia per interni sia per esterni.
Vano di corsa
Vano in muratura
Struttura metallica
Il vano all’interno di cui si muove la cabina del miniascensore Suite può essere realizzato direttamente in muratura tra le pareti domestiche, oppure eventualmente con incastellatura metallica.
Le strutture metalliche di NOVA presentano una varietà di soluzioni con vetri e profili adeguati ad ogni tipo di progetto, adattandosi anche a vani scale di dimensioni ridotte, a partire da soli 68 cm di larghezza.
Porte
Porte a battente
Porte automatiche
Su tutti i miniascensori NOVA Suite possono essere installate porte a battente (cieche o vetrate) o porte scorrevoli automatiche, adattandosi ad ogni tipo di richiesta.
Tutte le porte sono disponibili in una grande varietà di finiture e possibilità di personalizzazione, in modo da creare armonia con l’ambiente circostante.
Scarica i disegni DWG
Informazioni tecniche e finiture
Specifiche tecniche
Portata: fino a 400 kg
Corsa: fino a 20 m
Accessi: singolo / 2 opposti / 2 adiacenti / 3
Fermate: fino a 10 (fermate addizionali su richiesta)
Velocità: 0,15 m/s in UE – 0,30 m/s extra- UE
Testata: min. 2350 mm – 2500 mm con porte automatiche
Fossa: min. 200 mm
Azionamento: motore Gearless con VVFF
Alimentazione: Monofase 230V, 50Hz
Potenza: ≤ 0.75 kW
Normativa: D.M. 2006/42/CE
Armadio per impianto gearless
- Dimensioni: 250 x 120 x 2100 mm
Specifiche tecniche
Portata: fino a 500 kg
Corsa: fino a 18 m
Accessi: singolo / 2 opposti / 2 adiacenti
Fermate: fino a 10 (fermate addizionali su richiesta)
Velocità: 0,15 m/s in UE – 0,30 m/s extra- UE
Testata: min. 2350 mm – 2500 mm con porte automatiche
Fossa: min. 110 mm
Azionamento: idraulico
Alimentazione: monofase 230V, 50Hz
Normativa: D.M. 2006/42/CE
Armadio per impianto idraulico
- Small: 600 x 360 x 1400 mm
- Medium: 750 x 410 x 1400 mm
- Large: 850 x 510 x 1500 mm
Cabine
Cabine con pareti in Skinplate
ALLESTIMENTO STANDARD
Il miniascensore Suite, già nella sua configurazione standard, offre un’ampia gamma di finiture, a scelta tra 10 varianti di pareti in Skinplate, 5 colori di pavimenti in PVC e illuminazione con 2 faretti LED.
- Pareti in skinplate N3PP nero lucido
- Tetto bianco
- Pavimento in PVC 13022 Beton Concrete
- Illuminazione con 4 faretti LED (optional)
- Display di cabina LCD (optional)
- Pareti in skinplate A4 con texture opaca bianco latte
- Tetto bianco
- Pavimento in PVC 13082 Gravel Concrete
- Illuminazione con 2 faretti LED
- Pareti in skinplate PPS10 con effetto marmorizzato bianco
- Tetto bianco
- Pavimento in PVC 42292 Charcoal Slate
- Illuminazione LED “Panel” (optional)
- Pareti in skinplate A4 con texture opaca bianco latte
- Tetto bianco
- Pavimento in PVC 13002 Silver Concrete
- Illuminazione con 2 faretti LED
- Pareti in skinplate N1 con texture opaca grigio chiaro
- Tetto bianco
- Pavimento in PVC 13022 Beton Concrete
- Illuminazione LED “Panel” (optional)
- Display di cabina LCD (optional)
- Pareti in Skinplate F12PPS effetto acciaio inox satinato
- Tetto bianco
- Pavimento in PVC 13332 White Marble
- Illuminazione con 2 faretti LED
- Specchio basic 840 x 1050mm (optional)
- Corrimano in acciaio inox con terminali curvi (optional)
- Display di cabina LCD (optional)
Cabine con pareti speciali
ALLESTIMENTO OPTIONAL
Per i più esigenti, il miniascensore Suite offre ampie possibilità di personalizzazione opzionali, tra cui 10 tipologie di laminato plastico, 5 finiture di acciaio inox, 10 verniciature RAL standard con texture raggrinzata e l’intera gamma RAL per le pareti. Anche l’illuminazione del miniascensore può essere personalizzata con pannelli LED, controsoffitti e cielini per creare suggestivi effetti di luce in cabina.
- Pareti in laminato plastico a doghe orizzontali “381 Douglas Vanilla Microline”
- Tetto bianco
- Pavimento in PVC 13082 Gravel Concrete
- Illuminazione con 4 faretti LED
- Pulsantiera in acciaio inox lucido
- Display di cabina LCD
- Pareti di fondo e laterale in laminato plastico a doghe orizzontali “609 Amazzonia Sucupira Holz”
- Parete con pulsantiera e tetto in skinplate F12PPS
- Pavimento in PVC 13002 Silver Concrete
- Illuminazione LED “Quadro”
- Maniglione in acciaio inox con terminali curvi
- Display di cabina LCD
- Pareti in laminato plastico a doghe orizzontali “388 Douglas Ice Microline”
- Tetto bianco
- Pavimento in PVC 42292 Charcoal Slate
- Illuminazione LED “Panel”
- Pulsantiera in acciaio inox satinato
- Display di cabina LCD
- Pareti di fondo e laterale in laminato plastico a doghe orizzontali “388 Douglas Ice Microline”
- Parete con pulsantiera e tetto in acciaio inox lucido
- Pavimento in PVC 13002 Silver Concrete
Illuminazione LED “Quadro” - Display di cabina LCD
- Pareti in laminato plastico a doghe verticali “1612 Teak Sumatra Root”
- Pavimento in PVC 42292 Charcoal Slate
- Illuminazione LED a controsoffitto “Zodiaco”
- Pulsantiera e finiture di cabina in acciaio inox lucido
- Display di cabina LCD
- Parete laterale sinistra e tetto in skinplate N3PP nero lucido
- Parete laterale destra in acciaio inox lucido
- Pavimento in PVC 13332 White Marble
- Parete di fondo con specchio a tutta parete
- Illuminazione LED “Black Diamond”
- Display di cabina LCD
Pareti panoramiche
Mezza Parete Panoramica
Parete Panoramica Intera
2 Pareti Panoramiche Intere
Illuminazioni
LED – 2 faretti a filo
LED – 4 faretti a filo
LED – Pannello a filo
LED – Quadro a filo
LED – Line a filo
LED – Soft con controsoffitto
LED – Zodiaco con controsoffitto
LED – Black Diamond a filo
Porte a battente
ND1
Porta cieca in lamiera verniciata RAL.
Disponibile in versione taglio termico 2,4 W/mqK.
ND2
Porta in lamiera verniciata RAL con finestra panoramica
verticale e maniglia a scomparsa.
ND3
Porta vetrata in lamiera verniciata RAL con maniglia
a scomparsa.
Disponibile in versione taglio termico 2,4 W/mqK.
ND4
Porta panoramica in lamiera verniciata RAL con maniglia a
scomparsa.
ND-ALU
Porta panoramica in alluminio anodizzato naturale con
maniglia a scomparsa a tutta altezza in RAL 7024.
ND-ALU VERNICIATA
Porta panoramica in alluminio verniciato con maniglia a
scomparsa a tutta altezza.
Porte automatiche
SCORREVOLI
CIECA
Per cabina e al piano
Apertura centrale o laterale
SCORREVOLI
CRISTALLO
Per cabina e al piano
Apertura centrale o laterale
A SOFFIETTO
Acciaio inox
A SOFFIETTO
Cristallo
Colori dei vetri per porte a battente
TRASPARENTE
FUMÉ
Disponibile anche in versione stopsol
BIANCO LATTE
BRONZO
Disponibile anche in versione stopsol
SPECCHIO
Disponibile in versione mono o bifacciale
Maniglie per porte a battente
A TUBO IN ALLUMINIO ARGENTO
A TUBO CURVO IN ACCIAIO INOX
A “C” IN ALLUMINIO
A SCOMPARSA
Porte a battente per taglio termico
Le porte a taglio termico garantiscono comfort ad alta efficienza energetica per le installazioni di ascensori esterni. Tutte le porte a taglio termico installate negli impianti della gamma SuiteLift sono qualificate da Zephir per il risparmio energetico.
Sono progettate per ridurre la dispersione termica e garantiscono un indice di trasmittanza termica in 2.4 W/mqK (calcolati secondo la norma UNI EN ISO 100777-1.2), valore quattro volte più efficiente rispetto ad una normale porta a battente ad uso ascensoristico.
CARATTERISTICHE PRINCIPALI:
- Vetri di sicurezza stratificati termici con doppia camera. I distanziali tra i vetri sono realizzati con materiale isolante.
- Le zone cieche della porta sono riempite con materiale coibentante.
- Guarnizione isolante magnetica sul perimetro.
- Nella parte inferiore della porta viene inserita una soglia mobile automatica che sigilla ermeticamente e allo stesso tempo mantiene la mobilità della porta senza sfregare con il pavimento.
- Intercambiabilità delle porte a taglio termico con le porte esistenti di qualsiasi provenienza.
Porte tagliafuoco
Le porte tagliafuoco per miniascensori Suite sono realizzate e certificate secondo le vigenti normative europee UNI EN 81.58, disponibili in CLASSE EI 120 EW 60.
Una porta tagliafuoco, comunemente porta antincendio, è una porta che permette di isolare e contenere le fiamme che si possono sviluppare nei locali degli edifici ad uso abitativo o pubblico: la loro caratteristica essenziale è quella di soddisfare i requisiti di resistenza al fuoco richiesti dalle norme di sicurezza antincendio internazionali.
Finiture
Skinplate
A1 BIANCO OTTICO
A4 BIANCO LATTE
PPS10 BIANCO
A90GTA EFFETTO TELA
N1 GRIGIO CHIARO
DT63 TESSUTO BEIGE
DT65 TESSUTO NERO
L4SMA BRONZO
F12PPS SIMIL INOX
N3PP NERO LUCIDO
Laminato plastico
DOUGLAS ICE
388 microline
DOUGLAS VANILLA
381 microline
TEAK SUMATRA
1612 root
AMAZZONIA SUCUPIRA
609 holz
STATUARIO
1459 papier
CAUCASO
549 papier
NERO
421 ostuni
ORO SATINATO
874
ORO LUCIDO
881
CANNA DI FUCILE LUCIDO
726
Acciaio Inox
ACCIAIO INOX SATINATO
ACCIAIO INOX LUCIDO
ACCIAIO INOX
ORO
ACCIAIO INOX
LINO
ACCIAIO INOX
CHAMPAGNE
Colori standard (finitura texture raggrinzata)
RAL 9003
BIANCO SEGNALE
RAL 9010
BIANCO PURO
RAL 1013
BIANCO PERLA
RAL 1019
GRIGIO BEIGE
RAL 8017
MARRONE CIOCCOLATA
RAL 9006
ALLUMINIO BRILLANTE
RAL 9007
ALLUMINIO GRIGIASTRO
4213
FERRO MICACEO
RAL 7016
GRIGIO ANTRACITE
RAL 9005
NERO INTENSO
Disponibili su richiesta tutti i colori della gamma RAL K7 e colori speciali (es. Oro, Corten, Bronzo…)
Pavimenti
PVC
13332 WHITE MARBLE
42292 CHARCOAL SLATE
13002 SILVER CONCRETE
13022 BETON CONCRETE
13082 GRAVEL CONCRETE
GOMMA
G3 BOLLI (nero)
G1 BOLLI (grigio)
Accessori
Specchi
SPECCHIO BASIC
- 840 x 1050 mm
SPECCHIO A MEZZA PARETE
- Larghezza cabina x 1050 mm
SPECCHIO A TUTTA PARETE
- Larghezza cabina x altezza cabina
Corrimani
MANIGLIONE IN ACCIAIO INOX CON TERMINALI CURVI SULLA PULSANTIERA DI CABINA – Lunghezza 480 mm
CORRIMANO IN ACCIAIO INOX CON TERMINALI DRITTI
CORRIMANO IN ACCIAIO INOX CON TERMINALI CURVI
Comfort in cabina
Apertura porta
SEDILE PIEGHEVOLE
IN PLEXIGLASS BIANCO
VENTILAZIONE ASSIALE
Diametro Ø110 flusso d’aria 60 m³/h
VENTILATORE TANGENZIALE
Lunghezza 300mm flusso d’aria 360 m³/h
SISTEMA DI APERTURA AUTOMATICO DELLE PORTE A BATTENTE
Pulsantiera standard
Pulsantiera Touch Screen
Display LCD
I pulsanti con montaggio Flat sono inseriti nella pulsantiera in superficie, senza l’utilizzo di ulteriori supporti e piastre, per ottenere un aspetto estetico essenziale ed elegante.
Il pulsante di Stop “a fungo” è di serie solo in assenza di porte in cabina (UE) e non presente con porte di cabina e manovra automatica.
Pulsanti
PULSANTI ROTONDI AL PIANO E IN CABINA
- Colore acciaio inox argento (standard) o acciaio inox nero (optional)
- Twin light: illuminazione bianca fissa, illuminazione blu alla pressione
- Tutti i pulsanti sono forniti con numero o simbolo in rilievo (in conformità alla norma 81-70) e traduzione in alfabeto braille (in conformità al DM 236/89).
La nuova pulsantiera touch screen trasforma totamente l’homelift, rendendolo moderno utilizzando una tecnologia di ultima generazione. Tramite il display è possible gestire numerose opzioni (messaggi di benvenuto, sfondo, suoni…) e informazioni sullo stato del’impianto (corse, diagnostica…).
- Display LCD in cabina
- Display LCD-black multicolor al piano (con diagnostica)
Display TFT
Display TFT in cabina
Sicurezza
PORTE A INFRAROSSI SMART
Sistema di protezione delle aperture delle porte, atto a bloccare il funzionamento dell’impianto in presenza di ostacoli lungo tutta l’altezza della porta.
TELEFONO IN CABINA
Dispositivo connesso direttamente alla linea telefonica fissa per chiamare dalla cabina all’esterno dell’edificio.
TELESOCCORSO
- COMBINATORE TELEFONICO PER LINEA FISSA
- COMBINATORE TELEFONICO CON MODULO GSM-LINK
- MODULO GSM-LINK
Sistemi di telesoccorso “Smart” che consentono di inviare l’allarme telefonico direttamente ad una centrale di soccorso.
Accesso riservato
CHIAVE CON CIFRATURA Al PIANO
- Solo chi possiede la chiave può chiamare l’ascensore al piano
CHIAVE CON CIFRATURA IN CABINA
- Solo chi possiede la chiave può azionare l’ascensore dall’interno della cabina
CODICE PIN AL PIANO
- Solo chi conosce il pin può digitarlo usando i tasti al piano e chiamare l’ascensore
CODICE PIN IN CABINA
- Solo chi conosce il pin può digitarlo usando i tasti sulla pulsantiera di cabina e azionare l’ascensore
CHIAVE ANTI-INTRUSIONE PER PORTE A BATTENTE
- Solo chi possiede la chiave può accedere alla cabina dal piano
SISTEMA DI SBLOCCO INTERNO PER PORTE A BATTENTE
- Consente di aprire manualmente la porta a battente dall’interno della cabina
ACCESSO OSPITI
- Manovra libera:
consente di abilitare l’uso dell’ascensore a terzi per un tempo limitato - Manovra riservata:
consente di abilitare l’uso dell’ascensore a terzi per recarsi esclusivamente al piano desiderato
